OptoScan X500
半自动线性测量工作站
OptoScan X500-500 测量机配备自动高精度 X 轴。传感器沿直线运动，连续采集粗糙度测量值。借助这套系统，可对活塞杆、半成品和线性导轨进行高精度、高效率且经济的质量控制。
可根据不同测量对象定制棱形支撑夹具。在 OptoSurf 软件中可配置带限值的自动测量程序。无论是带机器人上下料的全自动测量站，还是半自动独立式方案，OptoScan X500 系列都非常适合质量保证。

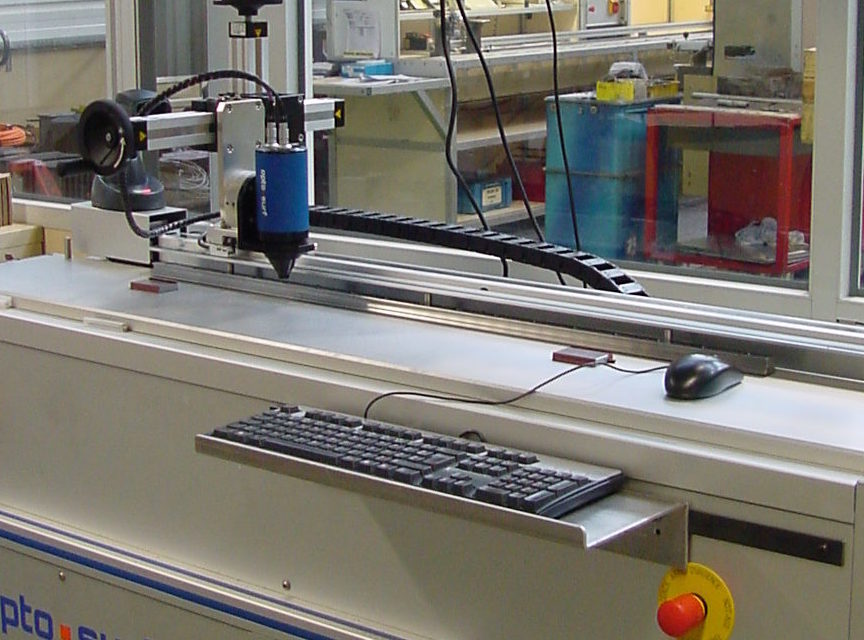

在生产环境中测量
沿功能方向测量气压阻尼杆

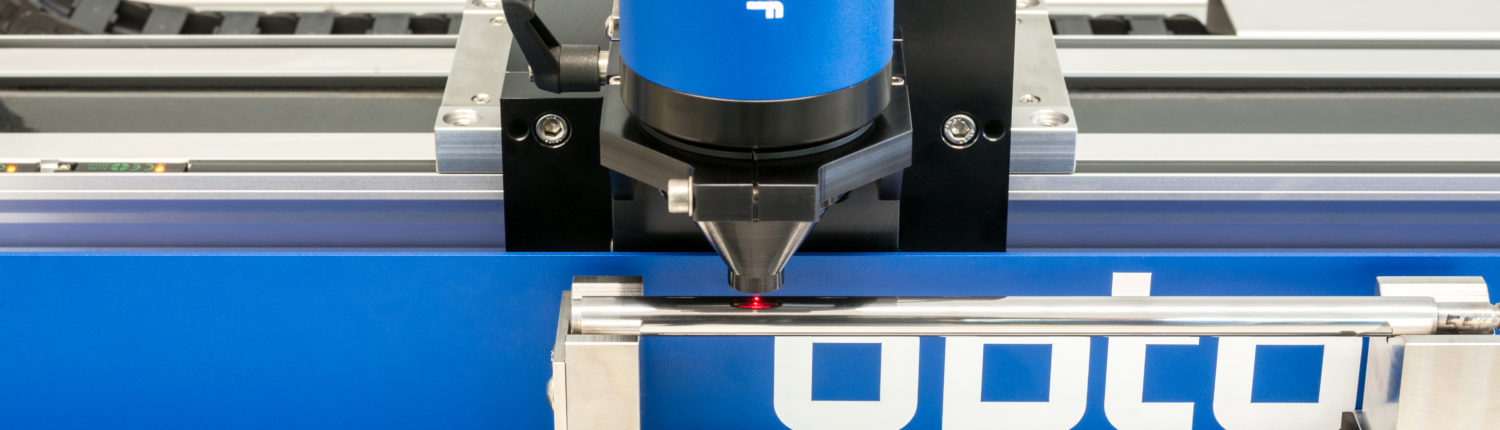

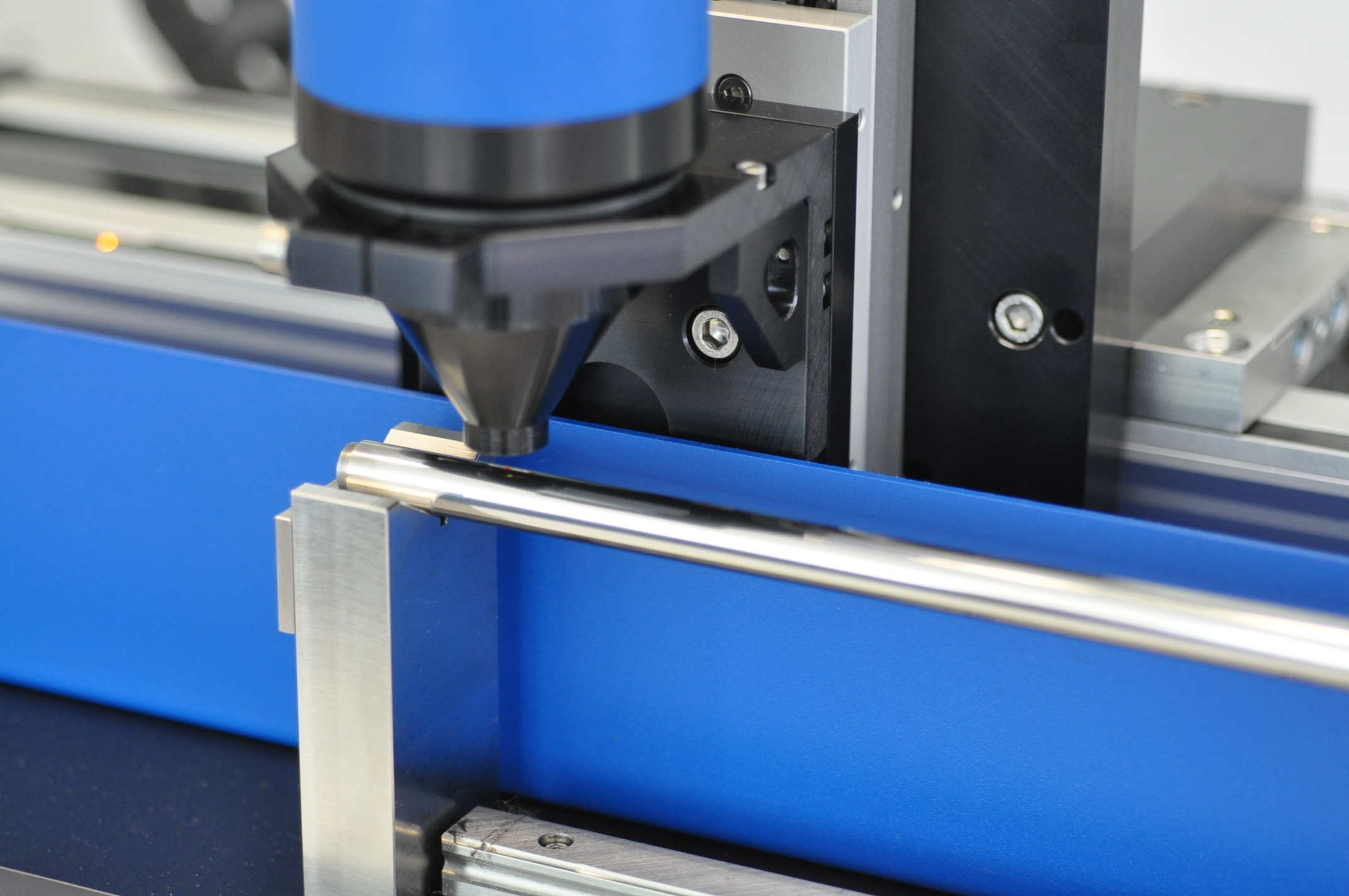

测量活塞杆时，将工件放置在棱形支撑上并启动测量。传感器以约 100 mm/s 的速度沿母线移动预设距离，同时采集 1024 个独立测点。这样即可获得整个功能长度上的粗糙度信息，并在生产设备旁直接监控精加工过程。
气压阻尼杆可能沿两个方向进行磨削和精加工。借助该传感器的特性，只需旋转传感器，就能在测量活塞杆时兼顾由磨削方向决定的表面功能方向。
测量高精度线性导轨的形状偏差
在线性导轨磨削过程中，工艺偶发产生的颤振纹可能会导致噪声和提前磨损。OptoScan 测量系统可沿导轨测量这些波纹，并通过傅里叶分析或按 VDA 2007 标准（主导波纹）进行评估。
该系统可检测振幅小于 0.02 微米的波纹，同时自动完成沿功能方向的粗糙度测量。
